أوصاف المنشار العمودي لآلة الخشب

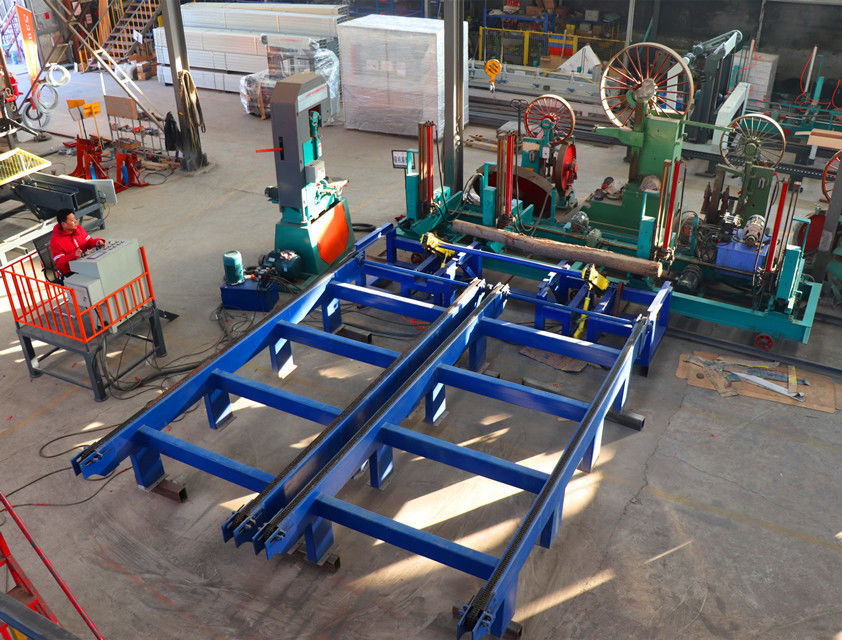

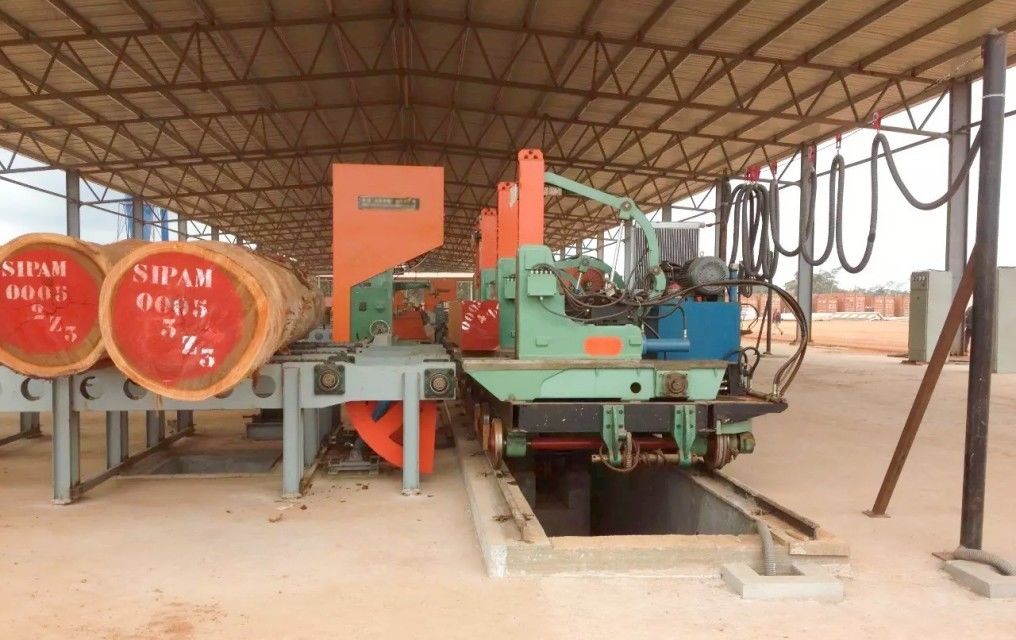

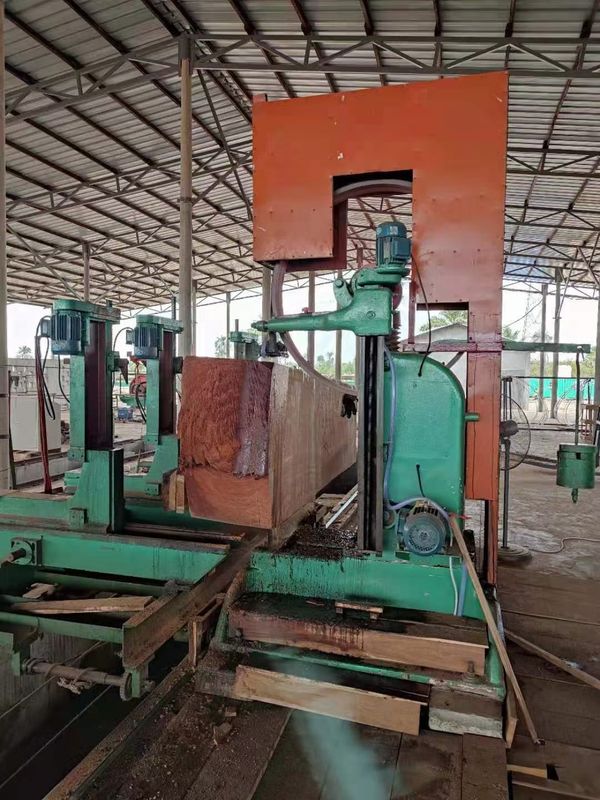

المنشار الشريطي العمودي مع عربة تسجيل CNC
تستخدم هذه المخرطة بشكل أساسي في قطع جذوع الأشجار العمودية أو المقطوعة ذات القطر الكبير أو المتوسط أو إعادة نشر الأخشاب إلى ألواح وسجلات مربعة بمواصفات مختلفة وتعمل بسلاسة بكفاءة عالية. نطاق العمل وتحسين جودة المنتج وبالتالي فهي المعدات المثالية لمؤسسات الأعمال الخشبية.
التطبيقات: معالجة الجذوع الكبيرة والمتوسطة والسجلات المربعة جنبًا إلى جنب مع المناشير الشريطية الكبيرة أو المتوسطة الحجم.
الميزات: التحكم الآلي بالحاسوب الصغير والتغذية وتحديد الأبعاد التلقائي ؛ كفاءة عالية وكثافة عمالة منخفضة ؛ دقة عالية ، وتشغيل سهل.
|
المقياس التقني |
MJ3212-Z5000 | MJ3212-Z3000 | MJ3310-Z5000 | MJ3310-Z3000 |
|
رأى قطر عجلة (مم) |
1250 | 1250 | 1070 | 1000 |
|
رأى سرعة عجلة RPM |
650 | 650 | 650 | 650 |
|
طول شفرة المنشار (مم) |
8600 | 8600 | 7400 | 7400 |
|
عرض شفرة المنشار (مم) |
150 | 150 | 150 | 150 |
|
رأى محرك حركة كليب (KW) |
0.75 | 0.75 | 0.75 | 0.75 |
|
رأى محرك عجلة الحركة (KW) |
0.75 | 0.75 | 0.75 | 0.75 |
|
قوة المحرك الرئيسي (KW) |
37 | 37 | 30 | 30 |
|
كمية حصة مقطع النقل |
4 | 4 | 4 | 3 |
|
كمية عجلة النقل |
3 | 3 | 3 | 2 |
|
إلى الأمام والخلف |
كهربائي | كهربائي | كهربائي | كهربائي |
|
إعداد سمك المنشار |
كهربائي | كهربائي | كهربائي | كهربائي |
|
ماكس قطر الخشب المنشور (مم) |
1200 | 1200 | 1000 | 1000 |
|
الحد الأقصى لطول خشب النشر (مم) |
6000 | 4000 | 6000 | 4000 |
|
طول المسار (مم) |
16000 | 12000 | 16000 | 12000 |
|
الوزن (كجم) |
7200 | 6500 | 4900 | 4200 |
المنشار الشريطي العمودي مع طاولة العمل
| المقياس التقني | إم جي 328 | (مج 329) | (مج 3210) | (مج 3310) | (مج 3212) | |
| رأى قطر عجلة | 800 مم | 900 ملم | 1000 مم | 1070 ملم | 1250 ملم | |
| عرض عجلة المنشار | 110 ملم | 120 ملم | 120 ملم | 120 ملم | 140 ملم | |
| رأى سرعة عجلة | 750r · ع · م | 750r · ع · م | 750r · ع · م | 750r · ع · م | 750r · ع · م | |
| عجلة المنشار ونموذج المقطع | يدوي | يدوي | تلقائي | تلقائي | تلقائي | |
| طول عجلة المنشار | 5700 ملم | 6400 مم | 6800 مم | 7400 ملم | 8600 مم | |
| ماكس قطر الخشب المنشار | 650 ملم | 750 ملم | 900 ملم | 1000 مم | 1200 ملم | |
| قوة المحرك الرئيسية | 11 كيلو واط | 15 كيلو واط | 22 كيلو واط | 30 كيلو واط | 37 كيلو واط | |
| وزن | 1000 كجم | 1300 كجم | 1600 كجم | 1800 كجم | 3200 كجم | |
تشمل المحرك الرئيسي
تشمل غلاف واقي آمن مصنوع من الحديد
تشمل التشحيم اليدوي
تشمل منصة عمل مسبك
1.MJ3212 CNC المنشرة ذات النطاق العمودي مع ناقل السجل التلقائي
| معلومات تقنية | MJ3212-ZD3000 | MJ3212-ZD5000 |
| قطر عجلة المنشار | 1250 ملم | 1250 ملم |
| الحد الأقصى لقطر سجل النشر | 1200 ملم | 1200 ملم |
| الحد الأقصى لطول سجل النشر | 4 أمتار | 6 أمتار |
| المحرك الرئيسي | 37 كيلو واط | 37 كيلو واط |
| شفرة المنشار L * W * T | 8600x150x1.25 ملم | 8600x150x1.25 ملم |
| كمية حصة مقطع النقل | 3 مجموعات | 4 مجموعات |
| وضع قبضة الخشب | كهربائي | كهربائي |
| مشي العربة / تقدمًا | تحويل التردد | تحويل التردد |
| تحديد حجم المنشور | شاشة اللمس PLC | شاشة اللمس PLC |
| طول النقل | 3 أمتار | 5 أمتار |
| طول السكة | 10 أمتار | 18 مترا |
| وزن | 7500 كلغ | 8000 كلغ |

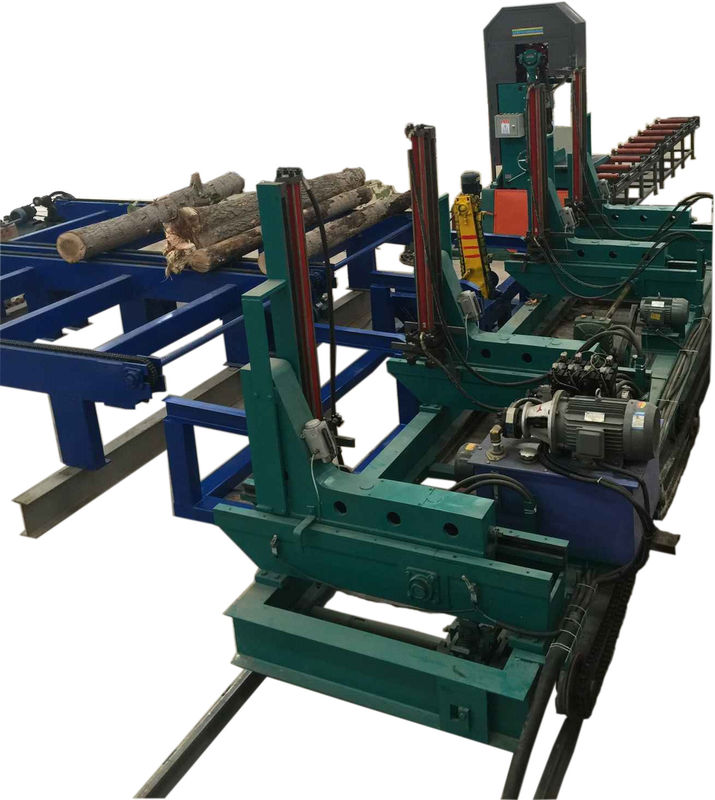

2. المنشار الشريطي العمودي MJ3212B مع عربة التسجيل الأوتوماتيكية CNC
| معلومات تقنية | MJ3212B-ZD3000 | MJ3212B-ZD5000 |
| قطر عجلة المنشار | 1250 ملم | 1250 ملم |
| الحد الأقصى لقطر سجل النشر | 1500 ملم | 1500 ملم |
| الحد الأقصى لطول سجل النشر | 4 أمتار | 6 أمتار |
| المحرك الرئيسي | 45 كيلو واط | 45 كيلو واط |
| شفرة المنشار L * W * T | 9200x150x1.25 ملم | 9200x150x1.25 ملم |
| كمية حصة مقطع النقل | 3 مجموعات | 4 مجموعات |
| وضع قبضة الخشب | كهربائي | كهربائي |
| مشي العربة / تقدمًا | تحويل التردد | تحويل التردد |
| تحديد حجم المنشور | شاشة اللمس PLC | شاشة اللمس PLC |
| طول النقل | 3 أمتار | 5 أمتار |
| طول السكة | 10 أمتار | 18 مترا |
| وزن | 11000 كلغ | 12000 كلغ |
