قطعة الخشب الشريط الرأسي رأس مزدوج الشريط الرأسي مصنع الإنتاج

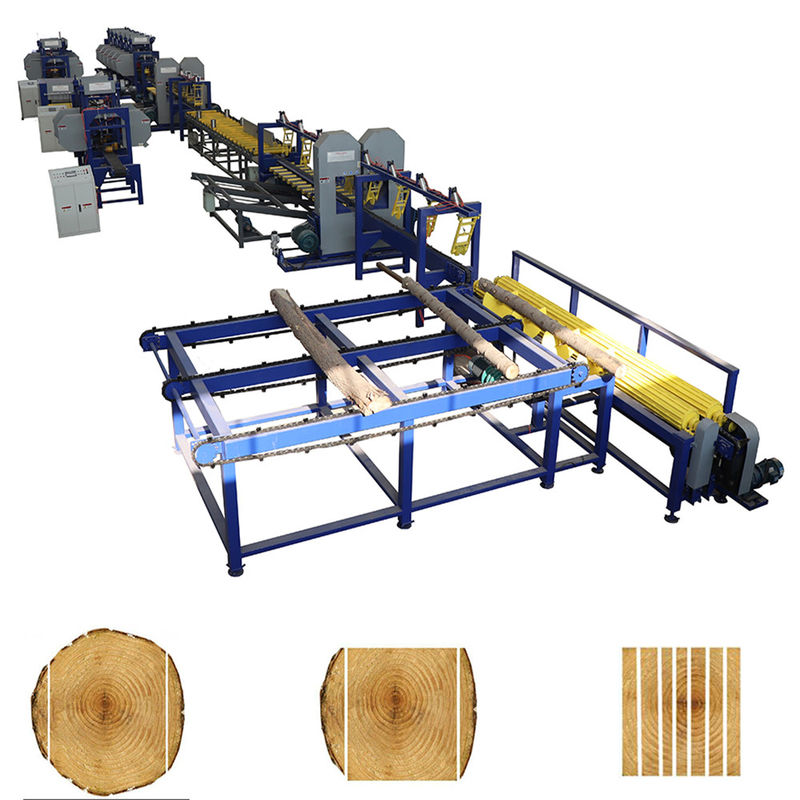

خط إنتاج المنشارات ذاتية التشغيل الكاملة
| لا. | الاسم | كمية السنوات | تفاصيل |
| 1 | آلة تحميل الخشب | 1 | حمولة سجلات إلى نقل مرشحات الشريط العمودية المكونة من مجموعتين |
| 2 | مطحنة الشريط العمودي المزدوجة | 1 | قطع جانبين من الخشب |
| 3 | ناقل لوحات متحركة | 1 | نقل الخشب |
| 4 | مطحنة الشريط العمودي المزدوجة | 1 | قطع الجانبين الآخرين من الخشب |
| 5 | المنشار متعدد القطع | 1 | ألواح القطع إلى ألواح صغيرة الحجم |
| 6 | (إدجر) | 1 | قطع جانبي اللوحة |
| 7 | ناقل لوحات متحركة | 1 | ألواح الخروج من مصنع المنشارات العمودية المزدوجة |
| 8 | ناقل لوحات متحركة | 1 | ألواح الخروج من مصنع المنشارات العمودية المزدوجة |
| 9 | 2 رأس، 3 رأس، 4 رأس، 5 رأس، 6 رأس | 1 | قطع الخشب إلى قطع عديدة مرة واحدة |
| 10 | ناقل لوحات متحركة | 1 | إخراج الألواح من المنشار الشريط الأفقي متعدد الرأس |
البيانات التقنية:
| وحدة التحكم المركزية | |
| الحجم الكلي | 3000*1500ملم |
| وظيفة العرض | شاشة LCD |
| العملية | التحكم عن بعد |
| رف تحميل الخشب | |
| طول رف التحميل | 4000ملم |
| العرض الكلي | 2500ملم |
| طريقة الإرسال | عاكس |
| المحرك | 3 كيلوواط |
| طريقة التحميل | المضخات |
| نوع التغذية | تغذية السلسلة |
| حزام توجيه أوتوماتيكي خشبي | |
| أقصى طول للخشب المتساقط | 3م |
| طريقة الإرسال | عاكس |
| الطاقة الكلية للمحرك | 6 كيلوواط |
| التحكم | التحكم عن بعد |
| SLS350 أشارة شريط مزدوجة للجذور رقم1 | |
| أقصى قطر لحزمة المنشار | 350ملم |
| الحد الأدنى لقطر الحزمة | 150ملم |
| طول السجل | 800-3000ملم |
| قطر عجلة المنشار | 700ملم |
| سرعة القطع | 9-25m/min |
| طاقة المحرك الرئيسي | 18.5 كيلوواط *2 |
| عملية تحديد الحجم | شاشة لمسة CNC |
| إطار عجلات مركزية تلقائية لضبط الدوران | |
| طول الإطار | 6000ملم |
| العرض | 1000ملم |
| المحرك | 5.5كيلوواط |
| عملية تركيز الحزمة | المضخات |
| SLSP400 أشارة شريط مزدوجة للخطوط رقم2 | |
| أقصى قطر لحزمة المنشار | 400ملم |
| الحد الأدنى لقطر المنشار | 150ملم |
| طول السجل | 800-3000ملم |
| قطر عجلة المنشار | 700ملم |
| سرعة القطع | التردد |
| قوة المحرك | 18.5 كيلوواط *2 |
| عملية تحديد الحجم | شاشة لمسة CNC |
| ناقل منحدر للشرائح | |
| طول الناقل | 3000ملم |
| العرض | 2500ملم |
| المحرك | 2.2 كيلوواط |

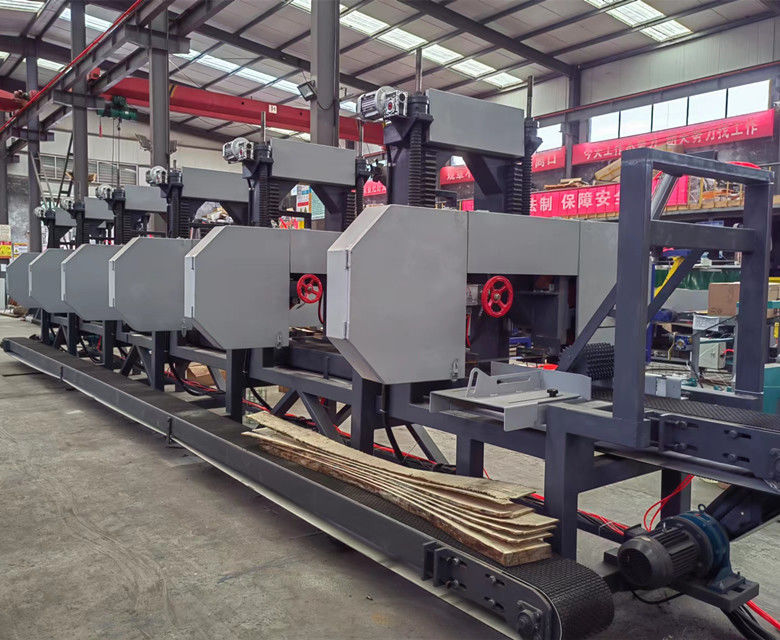

| DT300-5 رأس متعددة الشريط 5 رؤوس | |
| أقصى عرض للمنشار | 300ملم |
| السماكة القصيرة | 300ملم |
| المحرك الرئيسي | 15kw*5 |
| BPJ300 المنشار للقطع | |
| أقصى عرض للمنشار | 300ملم |
| السماكة القصيرة | 200ملم |
| قوة المحرك | 7.5KW*2 |
| سي بي 600 الخشب | |
| أقصى عرض للمنشار | 600ملم |
| السماكة القصيرة | 80ملم |
| لا، لا | 1-5 قطعة |
| قوة المحرك | 22 كيلوواط |

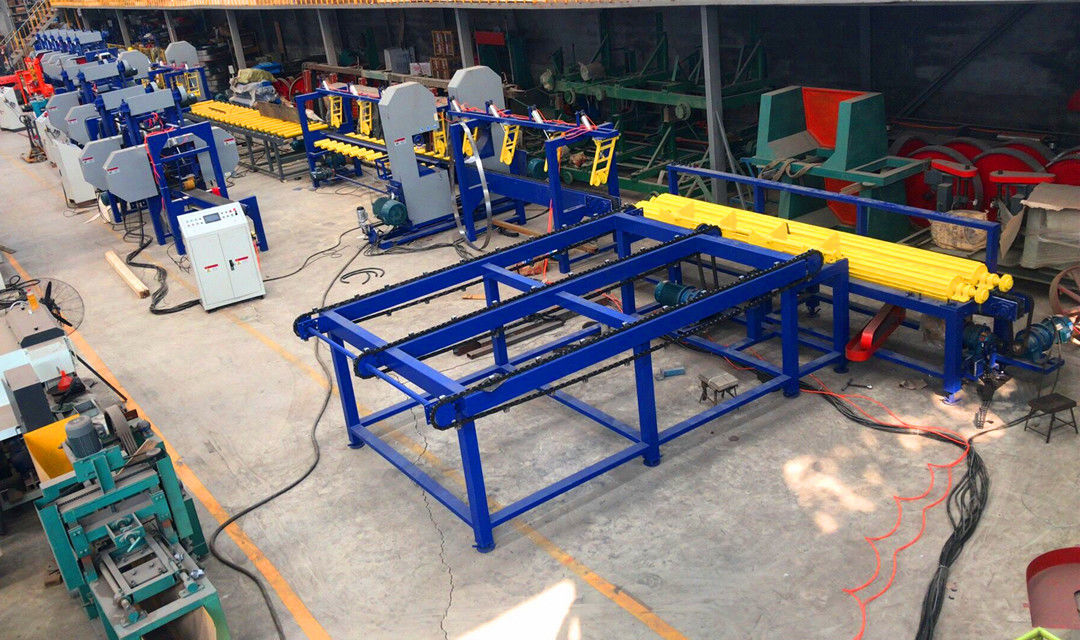

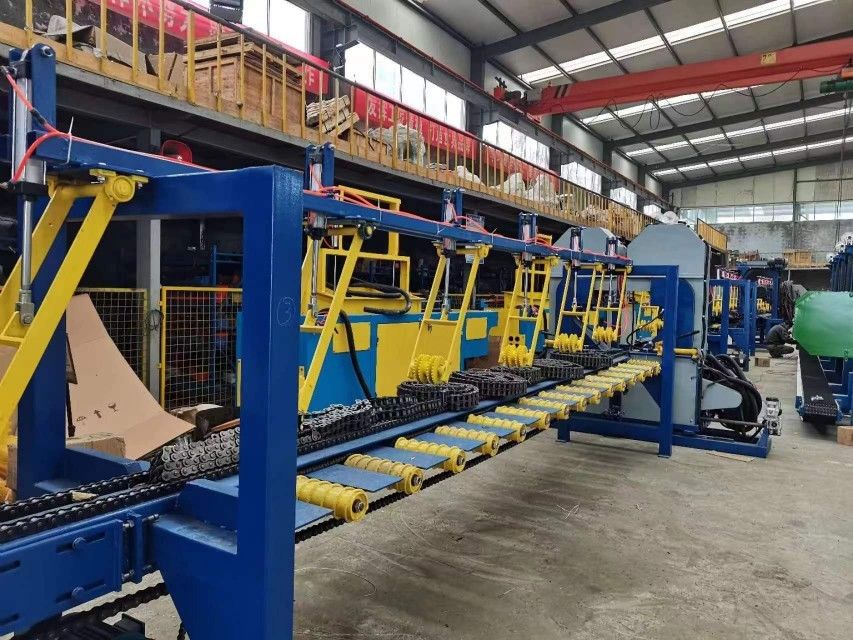

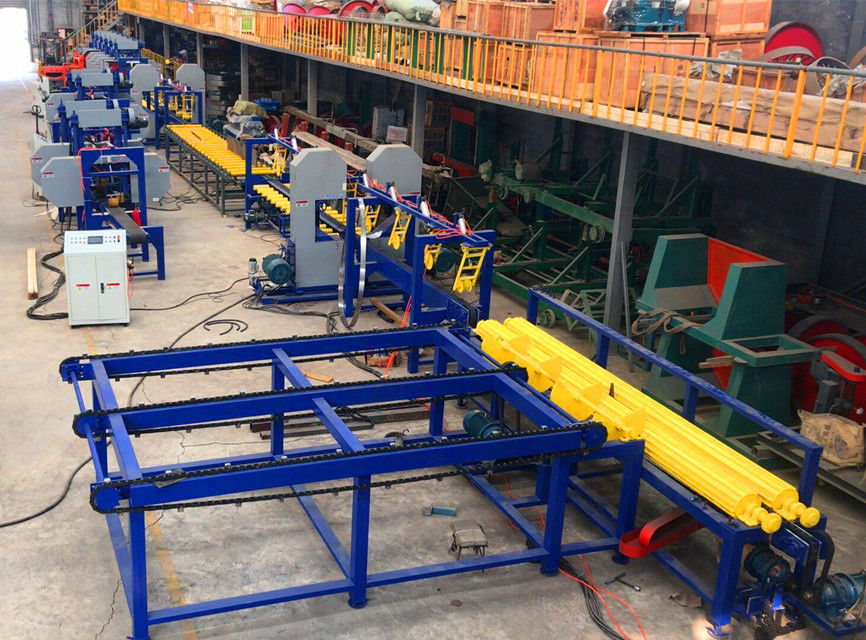

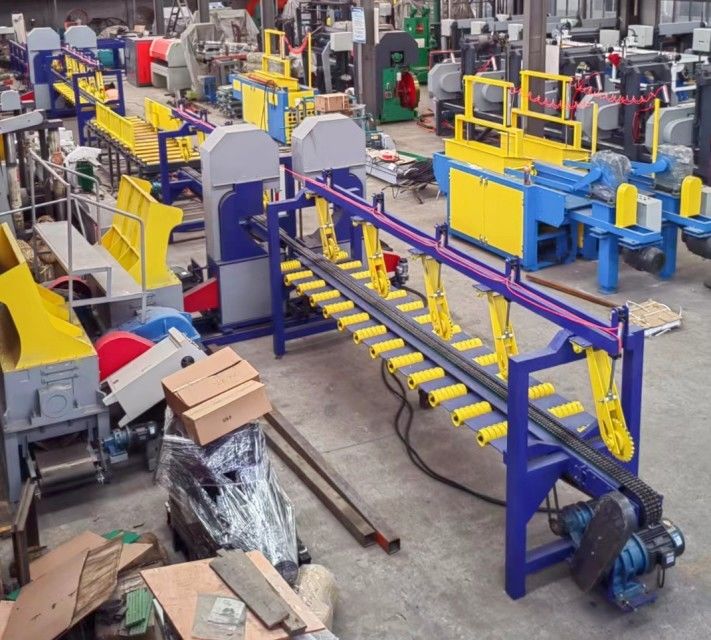

الصور
